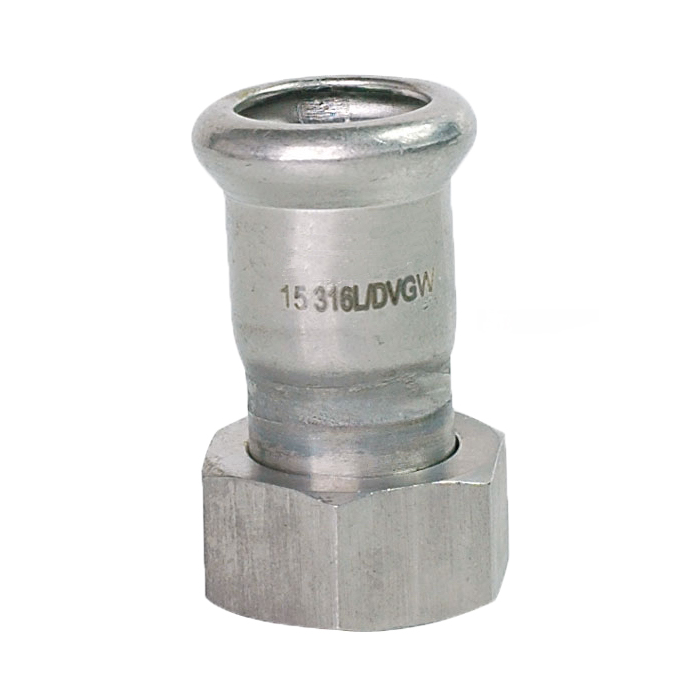

Pressfitting M-Kontur Anschlussverschraubung, G-Gewinde

Edelstahl
Pressfitting M-Kontur Anschlussverschraubung, G-Gewinde
DVGW, SVGW & ÖVGW Zulassung Betriebstemperatur: -30°C bis +110°C Gewinde: ISO 228 Betriebsdruck: Max. 16 bar

Auf Lager

Artikelnummer
pf-16560005
Material
1.4404/316L
Lieferzeit
1 - 3 Werktage

Gruppiert Produkte - Artikel

16560005
1289 St. Auf Lager
8,58 € 7,21 €
Material1.4404/316L
Abmessung15 x G1/2"
GewindeISO 228
ZugelassenDVGW
T1,5 mm
d14,0 mm
d115,2 +0,2 mm
d215,9 +0,2/-0,4 mm
D23,2 ± 0,2 mm
RA1,25
I6,7 mm
SW24,0 mm
L50,0 mm
L120,0 mm
G1/2
H14,0 mm
2026 Kalenderwoche 03: 300 Stk. <br>
  • Ab 5 St. 7,26 € 6,10 € -15%
  • Ab 50 St. 6,35 € 5,34 € -26%
  • Ab 300 St. 5,47 € 4,60 € -36%
16560010
666 St. Auf Lager
9,92 € 8,34 €
Material1.4404/316L
Abmessung15 x G3/4"
GewindeISO 228
ZugelassenDVGW
T1,5 mm
d14,0 mm
d115,2 +0,2 mm
d215,9 +0,2/-0,4 mm
D23,2 ± 0,2 mm
RA1,25
I6,7 mm
SW30,0 mm
L49,0 mm
L120,0 mm
G3/4
H15,0 mm
  • Ab 5 St. 8,82 € 7,41 € -11%
  • Ab 50 St. 7,72 € 6,49 € -22%
  • Ab 300 St. 6,33 € 5,32 € -36%
16560015
1195 St. Auf Lager
9,02 € 7,58 €
Material1.4404/316L
Abmessung18 x G1/2"
GewindeISO 228
ZugelassenDVGW
T1,5 mm
d17,0 mm
d118,2 +0,2 mm
d218,9 +0,2/-0,4 mm
D26,2 ± 0,2 mm
RA1,25
I6,7 mm
SW24,0 mm
L51,0 mm
L120,0 mm
G1/2
H14,0 mm
  • Ab 5 St. 7,64 € 6,42 € -15%
  • Ab 50 St. 6,68 € 5,61 € -26%
  • Ab 250 St. 5,76 € 4,84 € -36%
16560020
714 St. Auf Lager
10,29 € 8,65 €
Material1.4404/316L
Abmessung18 x G3/4"
GewindeISO 228
ZugelassenDVGW
T1,5 mm
d17,0 mm
d118,2 +0,2 mm
d218,9 +0,2/-0,4 mm
D26,2 ± 0,2 mm
RA1,25
I6,7 mm
SW30,0 mm
L51,0 mm
L120,0 mm
G3/4
H15,0 mm
2025 Kalenderwoche 42: 500 Stk. <br>
  • Ab 5 St. 9,15 € 7,69 € -11%
  • Ab 50 St. 8,01 € 6,73 € -22%
  • Ab 250 St. 6,58 € 5,53 € -36%
16560035
10250 St. Auf Lager
13,42 € 11,28 €
Material1.4404/316L
Abmessung22 x G1"
GewindeISO 228
ZugelassenDVGW
T1,5 mm
d21,0 mm
d122,2 +0,2 mm
d223,0 +0,2/-0,4 mm
D31,6 ± 0,2 mm
RA1,60
I7,9 mm
SW36,0 mm
L54,0 mm
L121,0 mm
G1
H17,0 mm
  • Ab 5 St. 11,92 € 10,02 € -11%
  • Ab 50 St. 10,44 € 8,77 € -22%
  • Ab 120 St. 8,57 € 7,20 € -36%
16560030
1257 St. Auf Lager
15,07 € 12,66 €
Material1.4404/316L
Abmessung28 x G1"
GewindeISO 228
ZugelassenDVGW
T1,5 mm
d27,0 mm
d128,2 +0,2 mm
d228,9 +0,2/-0,4 mm
D37,2 ± 0,2 mm
RA1,50
I7,5 mm
SW36,0 mm
L59,0 mm
L123,0 mm
G1
H17,0 mm
  • Ab 5 St. 12,74 € 10,71 € -15%
  • Ab 50 St. 11,15 € 9,37 € -26%
  • Ab 80 St. 9,63 € 8,09 € -36%
16560042
1047 St. Auf Lager
18,28 € 15,36 €
Material1.4404/316L
Abmessung28 x G1 1/4"
GewindeISO 228
ZugelassenDVGW
T1,5 mm
d27,0 mm
d128,2 +0,2 mm
d228,9 +0,2/-0,4 mm
D37,2 ± 0,2 mm
RA1,50
I7,5 mm
SW46,0 mm
L61,0 mm
L123,0 mm
G1.25
H19,0 mm
  • Ab 5 St. 16,37 € 13,76 € -10%
  • Ab 50 St. 14,33 € 12,04 € -22%
  • Ab 70 St. 11,69 € 9,82 € -36%
16560050
647 St. Auf Lager
21,56 € 18,12 €
Material1.4404/316L
Abmessung35 x G1 1/2"
GewindeISO 228
ZugelassenDVGW
T1,5 mm
d34,0 mm
d128,2 +0,3 mm
d236,0 +0,3/-0,4 mm
D44,3 ± 0,3 mm
RA1,50
I7,5 mm
SW52,0 mm
L63,0 mm
L126,0 mm
G1.5
H21,0 mm
  • Ab 5 St. 19,17 € 16,11 € -11%
  • Ab 25 St. 16,77 € 14,09 € -22%
  • Ab 50 St. 13,78 € 11,58 € -36%
16560060
331 St. Auf Lager
30,05 € 25,25 €
Material1.4404/316L
Abmessung42 x G1 3/4"
GewindeISO 228
ZugelassenDVGW
T1,5 mm
d41,0 mm
d142,3 +0,3 mm
d243,0 +0,3/-0,4 mm
D53,3 ± 0,3 mm
RA2,00
I9,3 mm
SW58,0 mm
L68,0 mm
L130,0 mm
G1.75
H23,0 mm
  • Ab 2 St. 26,72 € 22,45 € -11%
  • Ab 8 St. 23,37 € 19,64 € -22%
  • Ab 16 St. 19,21 € 16,14 € -36%
16560070
214 St. Auf Lager
41,59 € 34,95 €
Material1.4404/316L
Abmessung54 x G2 3/8"
GewindeISO 228
ZugelassenDVGW
T1,5 mm
d53,0 mm
d154,4 +0,4 mm
d255,0 +0,3/-0,4 mm
D65,4 ± 0,3 mm
RA2,00
I9,3 mm
SW74,0 mm
L75,0 mm
L135,0 mm
G2.375
H23,0 mm
  • Ab 2 St. 36,97 € 31,07 € -11%
  • Ab 8 St. 32,36 € 27,19 € -22%
  • Ab 16 St. 26,57 € 22,33 € -36%
16560071
0 St. Nicht auf Lager
0,00 € 0,00 €

Beschreibung / Pressfitting M-Kontur Anschlussverschraubung, G-Gewinde

Anschlussverschraubung mit Pressende und Überwurfmutter (auch „halbe Verschraubung“) aus Edelstahl V4A

Diese Anschlussverschraubung besteht aus hochwertigem Edelstahl 1.4404 (V4A) und verfügt über eine flachdichtende Überwurfmutter mit ISO 228-Gewinde (G-Gewinde). Die eingesetzte Dichtung aus EPDM ist für den Trinkwassereinsatz geeignet, der Artikel ist entsprechend DVGW-zertifiziert.

Die Verbindung eignet sich ideal als Übergang auf ein Außengewinde.

  • Pressanschlussgrößen: 15, 18, 22, 28, 35, 42 und 54 mm
  • Gewindegrößen: ½" bis 2 3/8" (ISO 228 G-Gewinde)

Kombinationsmöglichkeiten

Diese Verschraubung kann flexibel kombiniert werden, z. B. mit:

Verarbeitung

Die Pressanschlüsse sind kompatibel mit Pressmaschinen von Rothenberger, Geberit, Sanha und weiteren gängigen Herstellern – es wird eine Pressbacke mit M-Kontur benötigt.

3D-Daten verfügbar

3D-Dateien sowie technische Zeichnungen sind online unter den jeweiligen Produktanlagen abrufbar.

DVGW, SVGW & ÖVGW Zulassung
Betriebstemperatur: -30°C bis +110°C (Standard EPDM Dichtung; Alternative FKM Dichtung -20°C bis +200°C)
Gewinde: ISO 228
Betriebsdruck: Max. 16 bar
