Edelstahl

Zulassung: DVGW, SVGW, ÖVGW Trinkwasser Druck: PN 16

Auf Lager

Artikelnummer: pf-bogen90ii
Abmessung: 15 - 168,3
Material: 1.4404/316L
Lieferzeit: 1 - 3 Werktage

Gruppiert Produkte - Artikel

Produktname

Menge

Preis

Pressfitting M-Kontur Bogen 90° I/I 15,0 mm

16300201

12286 St. Auf Lager

5,30 € 4,45 €

Abmessung15,0 mm

Material1,4404/316L

StandardDVGW, SVGW, ÖVGW zugelassen, W534

D15,0 mm

DN12,0 mm

L43,0 mm

Z23,0 mm

R1,2

Gewicht in kg0,0006

2025 Kalenderwoche 42: 4500 Stk.

Ab 5 St. 4,71 € 3,96 € -11%
Ab 30 St. 4,12 € 3,46 € -22%
Ab 125 St. 3,38 € 2,84 € -36%

Pressfitting M-Kontur Bogen 90° I/I 18,0 mm

16300202

11268 St. Auf Lager

6,24 € 5,24 €

Abmessung18,0 mm

Material1,4404/316L

StandardDVGW, SVGW, ÖVGW zugelassen, W534

D18,0 mm

DN15,0 mm

L46,0 mm

Z26,0 mm

R1,2

Gewicht in kg0,0008

2025 Kalenderwoche 42: 720 Stk.

Ab 5 St. 5,55 € 4,66 € -11%
Ab 20 St. 4,86 € 4,08 € -22%
Ab 125 St. 3,99 € 3,35 € -36%

Pressfitting M-Kontur Bogen 90° I/I 22,0 mm

16300203

16038 St. Auf Lager

7,85 € 6,60 €

Abmessung22,0 mm

Material1,4404/316L

StandardDVGW, SVGW, ÖVGW zugelassen, W534

D22,0 mm

DN20,0 mm

L53,0 mm

Z32,0 mm

R1,2

Gewicht in kg0,0010

2025 Kalenderwoche 42: 900 Stk. 2026 Kalenderwoche 03: 2100 Stk.

Ab 5 St. 6,97 € 5,86 € -11%
Ab 30 St. 6,10 € 5,13 € -22%
Ab 125 St. 5,01 € 4,21 € -36%

Pressfitting M-Kontur Bogen 90° I/I 28,0 mm

16300204

18745 St. Auf Lager

10,08 € 8,47 €

Abmessung28,0 mm

Material1,4404/316L

StandardDVGW, SVGW, ÖVGW zugelassen, W534

D28,0 mm

DN25,0 mm

L64,0 mm

Z41,0 mm

R1,2

Gewicht in kg0,0013

2025 Kalenderwoche 42: 5100 Stk. 2026 Kalenderwoche 03: 2600 Stk.

Ab 5 St. 8,96 € 7,53 € -11%
Ab 30 St. 7,83 € 6,58 € -22%
Ab 70 St. 6,44 € 5,41 € -36%

Pressfitting M-Kontur Bogen 90° I/I 35,0 mm

16300005

8049 St. Auf Lager

14,23 € 11,96 €

Abmessung35,0 mm

Material1,4404/316L

StandardDVGW, SVGW, ÖVGW zugelassen, W534

D35,0 mm

DN32,0 mm

L78,0 mm

Z52,0 mm

R1,2

Gewicht in kg0,0018

2025 Kalenderwoche 42: 1700 Stk.

Ab 5 St. 12,65 € 10,63 € -11%
Ab 30 St. 11,07 € 9,30 € -22%
Ab 70 St. 9,10 € 7,65 € -36%

Pressfitting M-Kontur Bogen 90° I/I 42,0 mm

16300006

6755 St. Auf Lager

23,92 € 20,10 €

Abmessung42,0 mm

Material1,4404/316L

StandardDVGW, SVGW, ÖVGW zugelassen, W534

D42,0 mm

DN40,0 mm

L90,0 mm

Z60,0 mm

R1,2

Gewicht in kg0,0025

2025 Kalenderwoche 42: 1024 Stk.

Ab 2 St. 21,25 € 17,86 € -11%
Ab 8 St. 18,60 € 15,63 € -22%
Ab 28 St. 15,28 € 12,84 € -36%

Pressfitting M-Kontur Bogen 90° I/I 54,0 mm

16300007

8414 St. Auf Lager

32,64 € 27,43 €

Abmessung54,0 mm

Material1,4404/316L

StandardDVGW, SVGW, ÖVGW zugelassen, W534

D54,0 mm

DN50,0 mm

L110,0 mm

Z75,0 mm

R1,2

Gewicht in kg0,0039

2025 Kalenderwoche 42: 1440 Stk.

Ab 2 St. 29,02 € 24,39 € -11%
Ab 8 St. 25,39 € 21,34 € -22%
Ab 10 St. 20,86 € 17,53 € -36%

Pressfitting M-Kontur Bogen 90° I/I 76,1 mm

16300208

2045 St. Auf Lager

104,43 € 87,76 €

Abmessung76,1 mm

Material1,4404/316L

StandardDVGW, SVGW, ÖVGW zugelassen, W534

D76,1 mm

DN65,0 mm

L157,0 mm

Z104,0 mm

R1,2

Gewicht in kg0,0116

2025 Kalenderwoche 42: 384 Stk.

Ab 2 St. 92,83 € 78,01 € -11%
Ab 4 St. 81,23 € 68,26 € -22%
Ab 5 St. 66,71 € 56,06 € -36%

Pressfitting M-Kontur Bogen 90° I/I 88,9 mm

16300209

953 St. Auf Lager

145,33 € 122,13 €

Abmessung88.9 mm

Material1,4404/316L

StandardDVGW, SVGW, ÖVGW zugelassen, W534

D88,9 mm

DN80,0 mm

L178,0 mm

Z118,0 mm

R1,2

Gewicht in kg0,0180

2025 Kalenderwoche 42: 248 Stk.

Ab 2 St. 129,19 € 108,56 € -11%
Ab 4 St. 113,04 € 94,99 € -22%
Ab 5 St. 99,03 € 83,22 € -32%

Pressfitting M-Kontur Bogen 90° I/I 108,0 mm

16300210

971 St. Auf Lager

216,22 € 181,70 €

Abmessung108,0 mm

Material1,4404/316L

StandardDVGW, SVGW, ÖVGW zugelassen, W534

D108,0 mm

DN100,0 mm

L215,0 mm

Z140,0 mm

R1,2

Gewicht in kg0,0230

2025 Kalenderwoche 42: 90 Stk.

Ab 2 St. 192,20 € 161,51 € -11%
Ab 4 St. 168,18 € 141,33 € -22%
Ab 5 St. 138,14 € 116,08 € -36%

Pressfitting M-Kontur Bogen 90° I/I 168,3 mm

16300212

5 St. Auf Lager

560,05 € 470,63 €

Abmessung168,3 mm

Material1,4404/316L

StandardDVGW, SVGW, ÖVGW zugelassen, W534

D375 mm

DN168,3 mm

L375 mm

Z257 mm

Gewicht in kg2.298

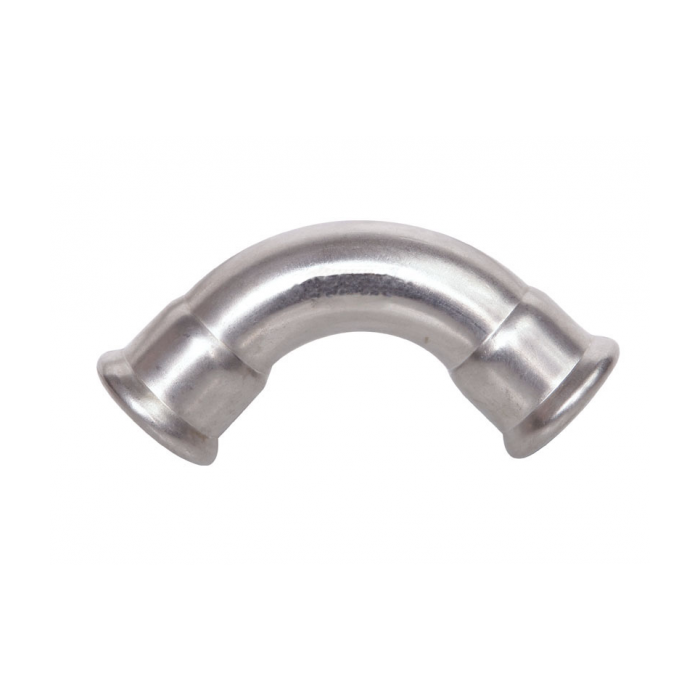

Beschreibung / Bogen 90° I/I M-Kontur

Pressfittings Übersicht

3D-Dateien sind unter Produktanlagen verfügbar. Jedes Pressende hat eine ringförmige M-Kontur, in der der O-Ring eingelegt ist. Die Pressfittings sind mit einem blauen “Sleeve” versehen, der sich ablöst, wenn der Fitting korrekt installiert wurde. Ein umfangreiches Fittingsprogramm von 15mm bis 168,3mm ist erhältlich, mit entsprechenden Gewinde- und Flanschübergängen.

Unsere Pressfittings M-Kontur aus Edelstahl bieten höchste Qualität und sind ideal für eine Vielzahl von Anwendungen. Details zu den Einschubtiefen finden Sie hier. Die Produkte sind gemäß DVGW W534 zertifiziert und entsprechen den höchsten Standards für Trinkwasserleitungen.

Pressfittings	Außengewinde x Press	Innengewinde x Press	Flansch x Press	Montage
Bogen 90° I/I oder I/A Bogen 45° I/I oder I/A Passbogen 15°, 30°, 60°, 75°, 90° Pressmuffe I/I Schiebemuffe I/I T-Stück & Reduziert Reduzierstück Durchgangsverschraubung I/I Sprungbogen Pressnippel Rohr 1, 1.5, 2, 6 Meter Verschlussstopfen Armatur mit Pressenden	Übergangswinkel 90° AG Bögen I/AG T-Stück I/AG/I Übergangsstück I/AG Durchgangsverschraubung I/AG Einsteckende A/AG	Übergangswinkel 90° I/IG Übergangsbogen 90° I/IG Deckenwinkel 90° I/IG Deckenwinkel 90° mit Wandabstand I/IG Deckenwinkel mit T-Stück IG/I/I 3-Wege Übergangswinkel Durchgangsverschraubung I/IG Anschlussverschraubung G-Überwurfmutter T-Stück I/IG/I Übergangsmuffe I/IG Einsteckende mit IG Armatur mit DVGW Zulassung	Pressflansch I/Flansch	Rohrschellen aus Edelstahl DIN 4109 Rohrschellen Verzinkt DIN 4109 Stockschraube aus Edelstahl Gewindestange aus Edelstahl PTFE Gewindedichtband Standard Dichtring EPDM M Dichtring FPM M Dichtring M EPDM Verschraubung

Weitere Informationen zur Installation finden Sie in diesem Video.
