Edelstahl

Zulassung: DVGW, SVGW, ÖVGW Trinkwasser Druck: PN 16

Auf Lager

Artikelnummer: pf-bogen45ii
Abmessung: 15 - 108
Material: 1.4404/316L
Lieferzeit: 1 - 3 Werktage

Gruppiert Produkte - Artikel

Produktname

Menge

Preis

Pressfitting M-Kontur Bogen 45° I/I 15,0 mm

16360201

7911 St. Auf Lager

6,21 € 5,22 €

Gewicht in kg	0.0480
Material	1.4404/316L
Standard	DVGW, SVGW & ÖVGW zugelassen,W534
D	15,0 mm
L	34,0 mm
Z	14,0 mm
Stück/Beutel	10

Ab 5 St. 5,52 € 4,64 € -11%
Ab 50 St. 4,83 € 4,06 € -22%
Ab 160 St. 3,97 € 3,34 € -36%

Pressfitting M-Kontur Bogen 45° I/I 18,0 mm

16360202

2938 St. Auf Lager

7,43 € 6,24 €

Gewicht in kg	0.0530
Abmessung in mm	18,0
Material	1.4404/316L
Standard	DVGW, SVGW & ÖVGW zugelassen,W534
D	18,0 mm
L	37,0 mm
Z	17,0 mm

Ab 5 St. 6,60 € 5,55 € -11%
Ab 50 St. 5,77 € 4,85 € -22%
Ab 160 St. 4,75 € 3,99 € -36%

Pressfitting M-Kontur Bogen 45° I/I 22,0 mm

16360203

1316 St. Auf Lager

9,01 € 7,57 €

Gewicht in kg	0.0760
Abmessung in mm	22,0
Material	1.4404/316L
Standard	DVGW, SVGW & ÖVGW zugelassen,W534
D	22,0 mm
L	42,0 mm
Z	21,0 mm

2025 Kalenderwoche 47 2080 Stk. 2026 Kalenderwoche 03: 480 Stk.

Ab 5 St. 8,01 € 6,73 € -11%
Ab 50 St. 7,01 € 5,89 € -22%
Ab 160 St. 5,76 € 4,84 € -36%

Pressfitting M-Kontur Bogen 45° I/I 28,0 mm

16360204

3837 St. Auf Lager

10,88 € 9,14 €

Gewicht in kg	0.1030
Abmessung in mm	28,0
Material	1.4404/316L
Standard	DVGW, SVGW & ÖVGW zugelassen,W534
D	28,0 mm
L	48,0 mm
Z	25,0 mm

2025 Kalenderwoche 42: 1560 Stk. 2026 Kalenderwoche 03: 720 Stk.

Ab 2 St. 9,66 € 8,12 € -11%
Ab 5 St. 8,45 € 7,10 € -22%
Ab 10 St. 6,94 € 5,83 € -36%

Pressfitting M-Kontur Bogen 45° I/I 35,0 mm

16360005

2083 St. Auf Lager

14,51 € 12,19 €

Gewicht in kg	0.1370
Abmessung in mm	35,0
Material	1.4404/316L
Standard	DVGW, SVGW & ÖVGW zugelassen,W534
D	35,0 mm
L	52,0 mm
Z	28,0 mm

2025 Kalenderwoche 42: 490 Stk.

Ab 5 St. 12,90 € 10,84 € -11%
Ab 50 St. 11,28 € 9,48 € -22%
Ab 100 St. 9,27 € 7,79 € -36%

Pressfitting M-Kontur Bogen 45° I/I 42,0 mm

16360006

2025 St. Auf Lager

18,47 € 15,52 €

Gewicht in kg	0.1990
Abmessung in mm	42,0
Material	1.4404/316L
Standard	DVGW, SVGW & ÖVGW zugelassen,W534
D	42,0 mm
L	60,0 mm
Z	30,0 mm

2025 Kalenderwoche 42: 210 Stk.

Ab 2 St. 16,41 € 13,79 € -11%
Ab 30 St. 14,36 € 12,07 € -22%
Ab 60 St. 11,79 € 9,91 € -36%

Pressfitting M-Kontur Bogen 45° I/I 54,0 mm

16360007

1809 St. Auf Lager

33,05 € 27,77 €

Gewicht in kg	0.2900
Abmessung in mm	54,0
Material	1.4404/316L
Standard	DVGW, SVGW & ÖVGW zugelassen,W534
D	54,0 mm
L	72,0 mm
Z	37,0 mm

2025 Kalenderwoche 42: 308 Stk.

Ab 2 St. 29,37 € 24,68 € -11%
Ab 22 St. 25,70 € 21,60 € -22%
Ab 44 St. 21,11 € 17,74 € -36%

Pressfitting M-Kontur Bogen 45° I/I 76,1 mm

16360208

233 St. Auf Lager

84,87 € 71,32 €

Gewicht in kg	0.8540
Abmessung in mm	76,1
Material	1.4404/316L
Standard	DVGW, SVGW & ÖVGW zugelassen,W534
D	76,1 mm
L	112,0 mm
Z	59,0 mm

2025 Kalenderwoche 42: 32 Stk. 2025 Kalenderwoche 47 32 Stk.

Ab 2 St. 75,45 € 63,40 € -11%
Ab 6 St. 66,02 € 55,48 € -22%
Ab 12 St. 54,23 € 45,57 € -36%

Pressfitting M-Kontur Bogen 45° I/I 88,9 mm

16360209

530 St. Auf Lager

114,38 € 96,12 €

Gewicht in kg	1.1100
Abmessung in mm	88,9
Material	1.4404/316L
Standard	DVGW, SVGW & ÖVGW zugelassen,W534
D	88,9 mm
L	115,0 mm
Z	55,0 mm

2025 Kalenderwoche 42: 185 Stk.

Ab 2 St. 101,67 € 85,44 € -11%
Ab 4 St. 88,96 € 74,76 € -22%
Ab 5 St. 73,08 € 61,41 € -36%

Pressfitting M-Kontur Bogen 45° I/I 108,0 mm

16360210

613 St. Auf Lager

184,76 € 155,26 €

Gewicht in kg	1.6530
Abmessung in mm	108,0
Material	1.4404/316L
Standard	DVGW, SVGW & ÖVGW zugelassen,W534
D	108,0 mm
L	155,0 mm
Z	80,0 mm

Ab 2 St. 164,23 € 138,01 € -11%
Ab 4 St. 143,70 € 120,76 € -22%
Ab 5 St. 118,04 € 99,19 € -36%

Pressfitting M-Kontur Bogen 45° I/I 168,3 mm

16360012

5 St. Auf Lager

536,51 € 450,85 €

Gewicht in kg	1.653
Abmessung in mm	168,3
Material	1.4404/316L
Standard	DVGW, SVGW & ÖVGW zugelassen,W534
D	168,3 mm
L	247 mm
Z	129 mm

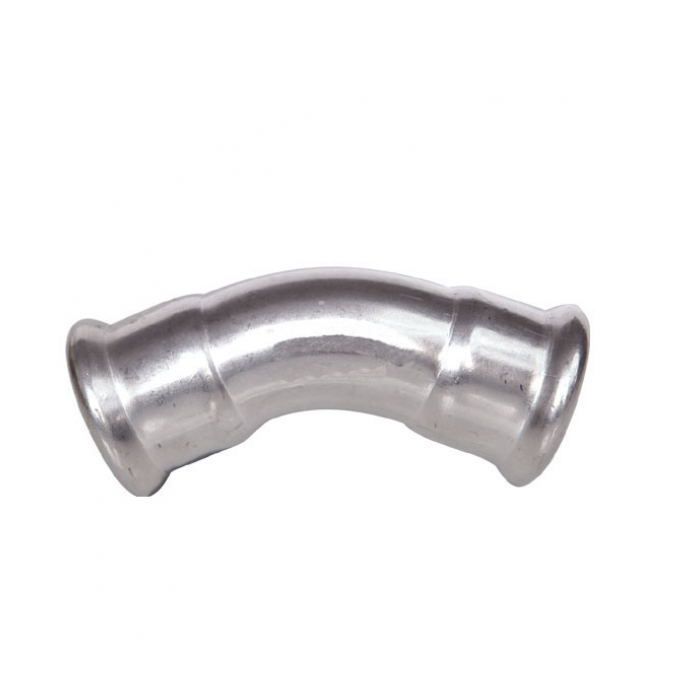

Beschreibung / Bogen 45° I/I M-Kontur

Pressfittings Übersicht

3D-Dateien sind unter Produktanlagen verfügbar. Jedes Pressende hat eine ringförmige M-Kontur, in der der O-Ring eingelegt ist. Die Pressfittings sind mit einem blauen “Sleeve” versehen, der sich ablöst, wenn der Fitting korrekt installiert wurde. Ein umfangreiches Fittingsprogramm von 15mm bis 168,3mm ist erhältlich, mit entsprechenden Gewinde- und Flanschübergängen.

Unsere Pressfittings M-Kontur aus Edelstahl bieten höchste Qualität und sind ideal für eine Vielzahl von Anwendungen. Details zu den Einschubtiefen finden Sie hier. Die Produkte sind gemäß DVGW W534 zertifiziert und entsprechen den höchsten Standards für Trinkwasserleitungen.

Pressfittings	Außengewinde x Press	Innengewinde x Press	Flansch x Press	Montage
Bogen 90° I/I oder I/A Bogen 45° I/I oder I/A Passbogen 15°, 30°, 60°, 75°, 90° Pressmuffe I/I Schiebemuffe I/I T-Stück & Reduziert Reduzierstück Durchgangsverschraubung I/I Sprungbogen Pressnippel Rohr 1, 1.5, 2, 6 Meter Verschlussstopfen Armatur mit Pressenden	Übergangswinkel 90° AG Bögen I/AG T-Stück I/AG/I Übergangsstück I/AG Durchgangsverschraubung I/AG Einsteckende A/AG	Übergangswinkel 90° I/IG Übergangsbogen 90° I/IG Deckenwinkel 90° I/IG Deckenwinkel 90° mit Wandabstand I/IG Deckenwinkel mit T-Stück IG/I/I 3-Wege Übergangswinkel Durchgangsverschraubung I/IG Anschlussverschraubung G-Überwurfmutter T-Stück I/IG/I Übergangsmuffe I/IG Einsteckende mit IG Armatur mit DVGW Zulassung	Pressflansch I/Flansch	Rohrschellen aus Edelstahl DIN 4109 Rohrschellen Verzinkt DIN 4109 Stockschraube aus Edelstahl Gewindestange aus Edelstahl PTFE Gewindedichtband Standard Dichtring EPDM M Dichtring FPM M Dichtring M EPDM Verschraubung

Weitere Informationen zur Installation finden Sie hier.
